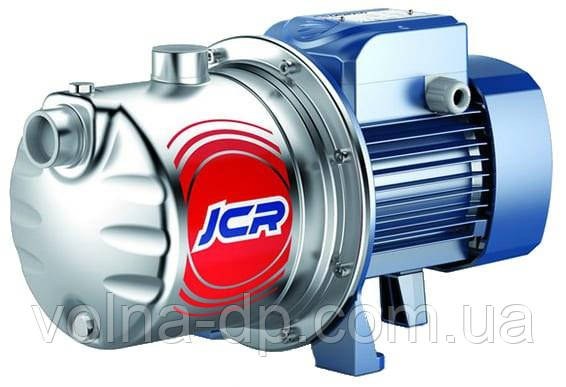

Відцентровий насос Pedrollo JCRm 1A
- Готово до відправки
- Код: Pedrollo JCRm 1A
6 541 ₴
- +380 (68) 838-86-34Менеджер Сергій
- +380 (96) 873-40-27Менеджер Ольга
Електроживлення (V)

Промислова частота (Hz)
50 ГцМаксимальна подача (м3/год)
3.6 м3/годМакс гідростатичний напір (м)
48 мМанометрична висота всмоктування (м)
до 9 мДіаметр входу насоса (дюйм)
1Діаметр виходу насоса (дюйм)
1Матеріал корпусу електродвигуна
Нержавіюча стальРобоче колесо
Нержавіюча сталь AISI 304Матеріал корпусу насоса
нержавіюча стальДіапазон температур середовища (°C)
від -10 до +40 °CДіапазон темп-ри навколишнього середовища (°C)
до +40 °СМакс. температура перекачуваного середовища (°C)
до +40 °CКраїна бренду
ІталіяНомінальна потужність – P2 (Вт)
550 ВтВага (кг)
7 кгМакс. робочий тиск (бар)
6 барРозмір конденсатора – робота мкФ/400V
14 мкфКлас захисту (IEC 34-5)
IP X4Клас ізоляції (IEC 85)
FТепловий захист
Вбудована в обмоткуНасоси серії JCR рекомендуються для перекачування чистої води і рідини, хімічно неагресивних по відношенню до конструкційних матеріалів насоса. Самовсмоктуючі насоси JCR спроектовані для перекачування води навіть при вмісті в ній підвищеної кількості повітря. Завдяки своїй надійності і простоті експлуатації, ці насоси рекомендуються до застосування в побутовому секторі, зокрема, в поєднанні з гідроакумулятора малих і середніх обсягів, для подачі води для зрошення садів і городів і т. д. Встановлення насоса повинно здійснюватися в закритих приміщеннях або ж у місцях, захищених від негоди.
Робочий діапазон
- Продуктивність до 60 л/хв (3.6 м3/год)
- Напір до 48 м
Експлуатаційні обмеження
- Манометрична висота всмоктування до 9 м
- Температура рідини від -10 °C до +40 °C
- Температура навколишнього середовища до +40 °C
- Максимальний тиск в корпусі насоса 6 бар
- Тривалий режим роботи електродвигуна S1
- Виробник: PEDROLLO (Італія)
- Тип води: Чиста
- Кількість фаз: Однофазний
- Напруга, В: 230
- Захист сухого ходу: Немає
- Потужність, кВт: 0,6
- Діаметр патрубка, дюйм: 1
- Обсяг бака, л: 24
- Максимальна продуктивність, м3/год: 3
- Максимальний напір, м: 47
- Діаметр вхідного патрубка, дюйм: 1
- Максимальний робочий тиск, бар: 3,2
- Ступінь захисту: IP44
- Максимальна температура перекачується рідини, °С: 40
- Матеріал корпусу: нержавіюча сталь
- Маса, кг: 14,8
- Гарантія, міс: 12
Принцип роботи
Серія JCR включає в себе самовсмоктуючі електронасоси відцентрового типу з корпусом насоса з нержавіючої сталі. Ефект самовсмоктування досягається завдяки ежектору, встановленого в корпусі насоса. Тільки частина загальної подачі, виробленої робочим колесом закритого відцентрового типу, направляється в нагнітальний патрубок: частина рециркулює допомогою ежектора, який, будучи з'єднаний з камерою всмоктування, створює в ній розрідження, необхідне для самовсмоктування. При першому запуску достатньо заповнити водою корпус насоса, заповнювати всмоктуючий трубопровід і видаляти можливо присутні повітряні мішки немає необхідності. У момент запуску вода, що міститься в корпусі, циркулюючи через ежектор, перемістить повітря з камери всмоктування в нагнітальну камеру, виштовхуючи його через нагнітальний трубопровід. Одночасно з цим утворився таким чином вакуум призведе до підйому рівня води у всмоктуючому трубопроводі, викликаючи тим самим самовсмоктування. Постійне функціонування системи самовсмоктування робить такі насоси практично нечутливими до присутності (навіть значного) розчиненого повітря накачується рідини.
При розробці серії JCR на основі попереднього досвіду PEDROLLO особливу увагу було приділено підбору матеріалів та гідравлічної ефективності, в результаті чого насоси стали більш компактними, покращилися експлуатаційні характеристики, знизився шум.
Область застосування та встановлення
Насоси даної серії рекомендуються для перекачування чистої води і хімічно неагресивних рідин.
Завдяки їх надійності, простоті в експлуатації і економічності, ці насоси можуть з успіхом застосовуватися в побуті, зокрема, для автоматичної подачі води спільно з невеликими і середніми резервуарами-автоматичними агрегатами підтримки тиску, для зрошення городів, садів і т. д.
Встановлення насоса повинно здійснюватися в закритих приміщеннях або ж у місцях, захищених від атмосферного впливу.
Примітка. Рекомендується в будь-якому випадку встановлювати донний клапан, або зворотний клапан, на всмоктуючому патрубку.
Конструктивні характеристики
- Корпус насоса з нержавіючої сталі AISI 304, забезпечений усмоктувальним і нагнітальним патрубками з трубної різьбленням gas UNI 338.
- Кришка корпусу насоса з нержавіючої сталі AISI 304, на якій встановлюється механічне ущільнення.
- Вузол эжетора з технополімера Noryl GFN2V "General Electric" (сертифікований для питної води).
- Робоче колесо, радіальні, відцентрового типу з технополімера Noryl GFN2V "General Electric" (сертифіковано для питної води).
- Ведучий вал з нержавіючої сталі AISI 416.
- Механічне ущільнення з кераміки і графіту.
- Електродвигун: насоси безпосередньо з'єднані з електродвигуном PEDROLLO відповідної потужності; двигун асинхронний, високопродуктивний, безшумний, закритого типу з зовнішньої вентиляцією, придатний для безперервної роботи. Клас ізоляції F (В до 0.90 кВт).
В однофазних двигунах передбачено вбудоване термозашитное пристрій (аварійний вимикач).
Трифазні двигуни повинні бути забезпечені відповідним зовнішнім аварійним вимикачем, підключення якого виконується згідно з діючими нормативами. - Стпень захисту IP 44.
- Виконання та правила безпеки у відповідності зі стандартами EN60 335-1 (IEC 335-1, CEI 61-50) IEC 34.
Характеристики кривих таблиці мають допустимі відхилення згідно ISO 2548.
Основні атрибути | |
---|---|
Країна виробник | Італія |
Виробник | Pedrollo |
Вид насоса | Відцентровий |
Спосіб установки насоса | Поверхневий |
Максимальний напір | 48 м |
Пропускна здатність | 3.6 куб.м/год |
Споживана потужність | 550 Вт |
Напруга мережі | 220~240 В |
Частота | 50 Гц |
Кількість швидкостей | 1 |
Підвищення тиску | Так |
Максимальна глибина занурення | 9 м |
Якість води | Чистий |
Мінімальна температура робочої рідини | 10 град. |
Максимальна температура робочої рідини | 90 град. |
Діаметр перекачуваних частинок | 1 мм |
Вага | 14.8 кг |
Гарантійний термін | 12 міс |
Стан | Новий |
Конструктивні особливості | |
Ріжуча насадка | Ні |
Встановлення насоса | Горизонтальна |
Тип ротора | Мокрий |
Матеріал корпусу | Нержавіюча сталь |
Клас захисту корпусів електронного устаткування | IPX4D |
Габаритні і приєднувальні розміри | |
Ширина | 182 мм |
Висота | 182 мм |
Довжина | 367 мм |
Діаметр роз'єму з'єднання | 1 дюйм |
Додаткові характеристики | |
Тип вимикача насоса | Електронний |
Мінімальна температура навколишнього середовища | 10 град. |
Максимальна температура навколишнього середовища | 50 град. |
Автоматичний контроль рівня робочої середовища | Ні |
Захист від перегріву | Так |
Плавний пуск двигуна | Так |
Користувацькі характеристики | |
Автоматичний контроль рівня робочого середовища | Ні |
- Ціна: 6 541 ₴
- Спосіб упаковки: картонная упаковка
